فیکسر آلومینیومی پانچی (Lx34.8)

فیکسر آلومینیومی پانچی (Lx34.8) آلاکس | Alaks

فیکسر آلومینیومی پانچی L×34.8 یکی از قطعات کلیدی در مونتاژ قاب‌های آلومینیومی است که برای ایجاد اتصال گوشه‌ای محکم در فریم‌ها و لنگه‌ها استفاده می‌شود. این فیکسر در واقع یک قطعه جداگانه تولیدی نیست، بلکه از پروفیل فیکسر اکسترود شده آلومینیومی ساخته شده و سپس در طول‌های مشخص برش داده می‌شود. برای این مدل دو پروفیل مورد استفاده قرار می‌گیرد:
•    پروفیل فیکسر 20255 (مدل استاندارد)
•    پروفیل فیکسر 21209 (مدل تقویت‌شده)
هر دو پروفیل دارای عرض اسمی 34.8 میلی‌متر هستند و پس از اکستروژن در طول‌های مشخص برش می‌خورند تا در اتصال گوشه قاب استفاده شوند.

طول‌های رایج برش برای این فیکسر عبارتند از:
•    8 میلی‌متر
•    8.5 میلی‌متر
•    9.4 میلی‌متر
•    14.3 میلی‌متر
این تنوع طول باعث می‌شود فیکسر برای طیف گسترده‌ای از پروفیل‌های قاب قابل استفاده باشد.

ساختار فنی فیکسر L×34.8:

پروفیل فیکسر به گونه‌ای طراحی شده که هنگام قرارگیری در داخل کانال پروفیل قاب، کاملاً در جای خود هدایت شود و پس از عملیات پانچ به صورت مکانیکی قفل گردد. در مقطع این فیکسر معمولاً سه بخش عملکردی وجود دارد:
•    بال‌های جانبی که هنگام پانچ تغییر شکل می‌دهند.
•    بدنه مرکزی که وظیفه انتقال نیرو بین دو پروفیل قاب را دارد.
•    لبه‌های هدایت‌کننده که باعث قرارگیری دقیق فیکسر در داخل کانال پروفیل می‌شوند.
این طراحی باعث می‌شود هنگام پرس، فیکسر نه‌تنها در جای خود ثابت شود بلکه بخشی از ساختار مقاوم اتصال گوشه را نیز تشکیل دهد.

نحوه عملکرد فیکسر در اتصال گوشه قاب:

در فرآیند مونتاژ، فیکسر در داخل کانال پروفیل قاب قرار داده می‌شود و سپس با دستگاه پانچ یا پرس هیدرولیک عملیات اتصال انجام می‌شود. در این مرحله چند اتفاق مهم رخ می‌دهد:
1. تغییر شکل کنترل‌شده فیکسر:
فشار پانچ باعث می‌شود بخش‌هایی از فیکسر کمی تغییر شکل دهند و به دیواره داخلی پروفیل قاب فشار وارد کنند. این تغییر شکل دائمی است و باعث ایجاد یک اتصال پایدار می‌شود.
2. قفل شدن مکانیکی:
پس از تغییر شکل، فیکسر در داخل پروفیل قاب گیر می‌کند و عملاً مانند یک گوه عمل می‌کند که مانع حرکت یا لقی اتصال می‌شود.
2. توزیع نیرو در گوشه قاب:
وقتی قاب تحت فشار قرار می‌گیرد (وزن شیشه، باز و بسته شدن، فشار باد)، نیروها از طریق بدنه فیکسر بین دو پروفیل منتقل می‌شوند.

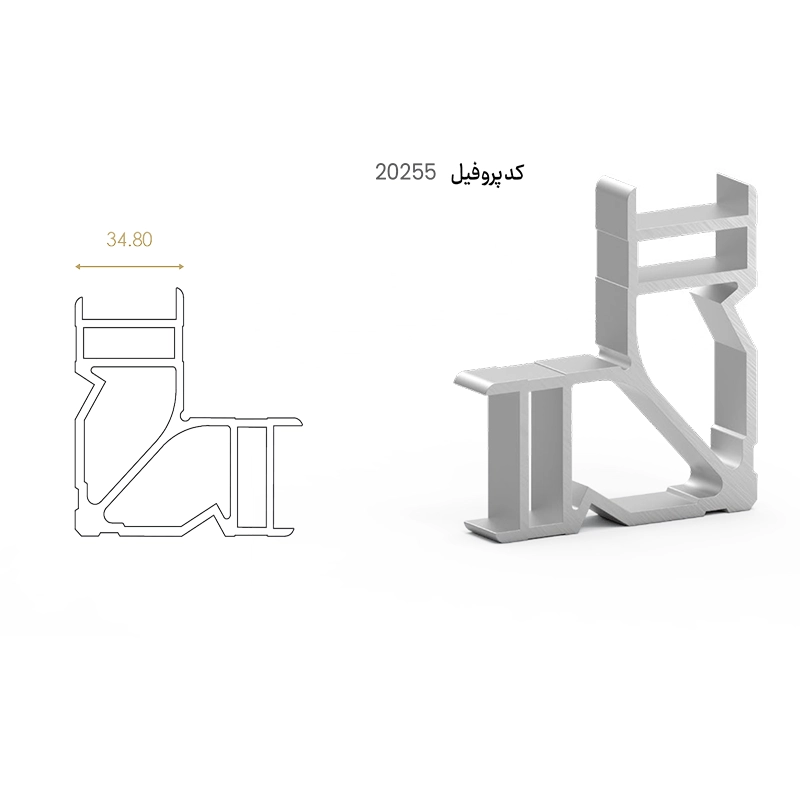

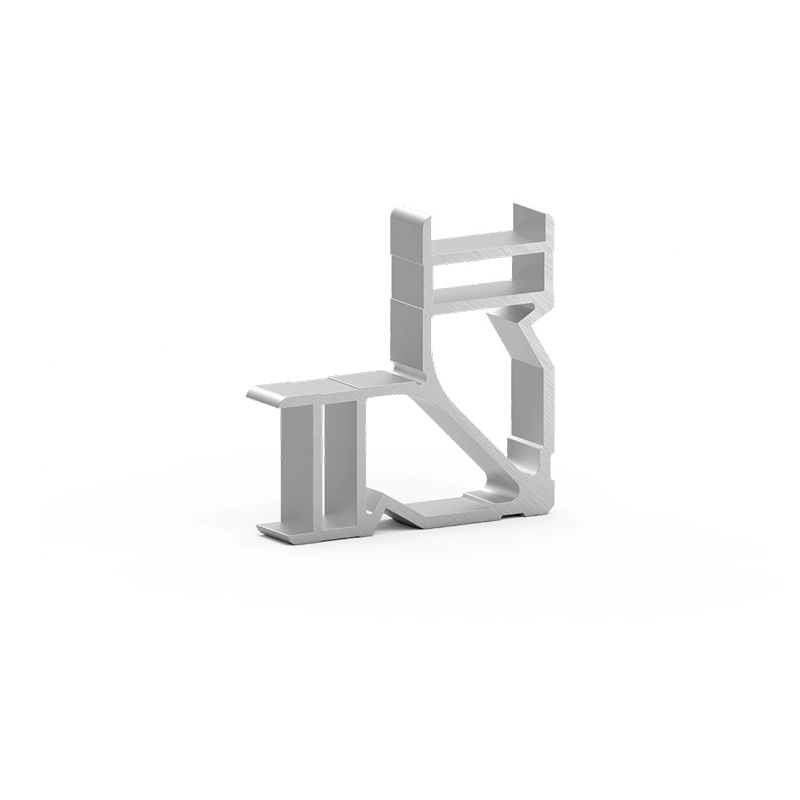

پروفیل فیکسر 20255 (مدل استاندارد):

پروفیل 20255 نسخه استاندارد فیکسر L×34.8 محسوب می‌شود.
این مدل معمولاً در شرایطی استفاده می‌شود که قاب آلومینیومی فشار مکانیکی متوسطی را تحمل می‌کند. ضخامت دیواره‌ها در این پروفیل به اندازه‌ای است که هم استحکام کافی ایجاد کند و هم عملیات پانچ به‌راحتی انجام شود.
ویژگی‌های این مدل:
•    وزن کمتر نسبت به مدل تقویت‌شده
•    پانچ آسان‌تر در خط تولید
•    مناسب برای قاب‌های با ابعاد معمولی
•    مصرف اقتصادی‌تر
این فیکسر در بسیاری از سیستم‌های پنجره و درب آلومینیومی استاندارد استفاده می‌شود.

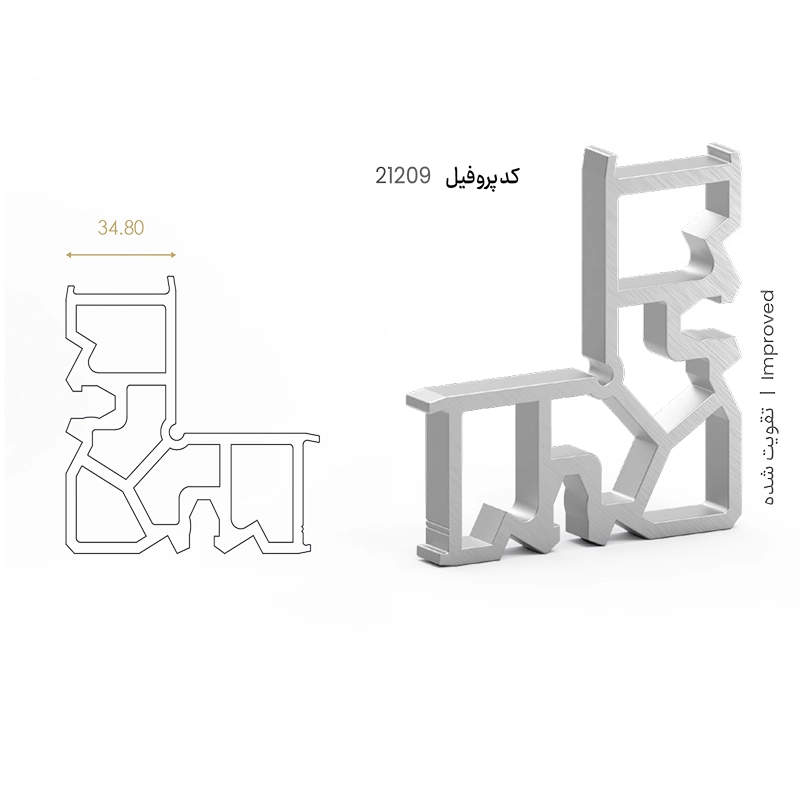

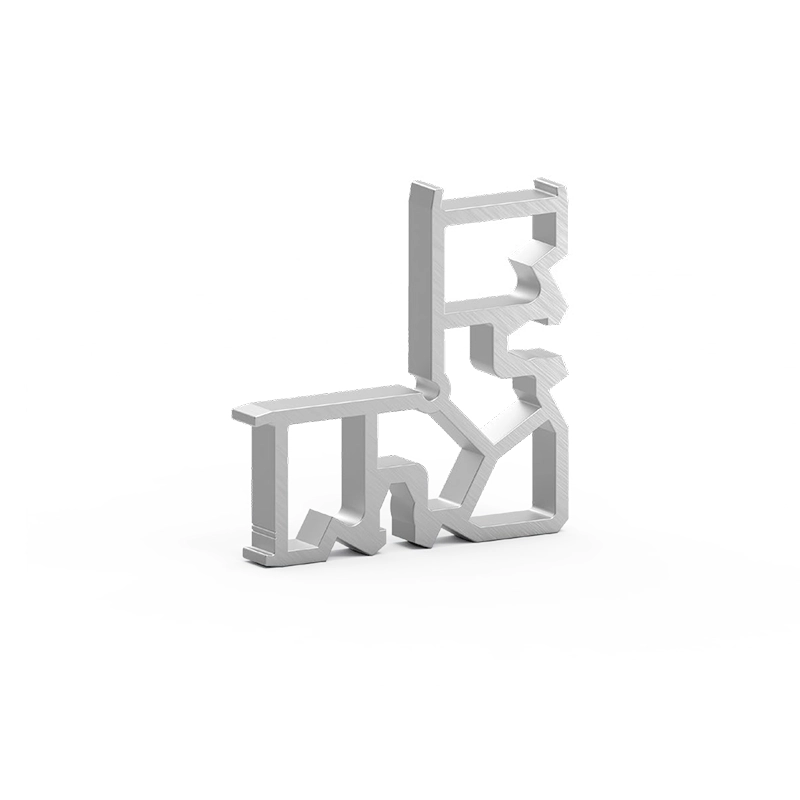

پروفیل فیکسر 21209 (مدل تقویت‌شده):

پروفیل 21209 نسخه تقویت‌شده همین فیکسر است. تفاوت اصلی آن در ضخامت بیشتر دیواره‌ها و استحکام بالاتر مقطع است.
افزایش ضخامت باعث می‌شود فیکسر در برابر نیروهایی که به گوشه قاب وارد می‌شود مقاومت بیشتری داشته باشد.
در عمل این یعنی:
•    اتصال گوشه کمتر دچار تغییر شکل می‌شود
•    قاب در برابر پیچش مقاوم‌تر است
•    درب یا پنجره در طول زمان کمتر دچار لقی می‌شود
به همین دلیل این مدل معمولاً در شرایط زیر استفاده می‌شود:
•    قاب‌های بزرگ
•    درب‌های سنگین
•    پنجره‌های با شیشه دوجداره سنگین
•    سازه‌هایی که فشار باد بالاتری را تجربه می‌کنند

چرا ضخامت فیکسر مهم است؟

در اتصال گوشه قاب آلومینیومی، فیکسر نقش یک پل انتقال نیرو را دارد. یعنی وقتی نیرو به یکی از پروفیل‌ها وارد می‌شود، این نیرو باید از طریق فیکسر به پروفیل دیگر منتقل شود. اگر فیکسر نازک باشد:
•    ممکن است کمی خم شود.
•    یا در طول زمان دچار تغییر شکل شود.
اما وقتی ضخامت بیشتر باشد:
•    فیکسر سفت‌تر عمل می‌کند.
•    اتصال گوشه پایدارتر می‌ماند.
•    احتمال شل شدن اتصال کمتر می‌شود.
به همین دلیل در پروژه‌های بزرگ معمولاً از مدل‌های تقویت‌شده مثل 21209 استفاده می‌شود.

اهمیت طول برش فیکسر:

طول فیکسر یکی از عوامل مهم در کیفیت اتصال گوشه است. اگر فیکسر خیلی کوتاه باشد، سطح تماس کمی با پروفیل قاب خواهد داشت و اتصال ممکن است استحکام کافی نداشته باشد. در مقابل، فیکسر بلندتر سطح تماس بیشتری ایجاد می‌کند و نیرو بهتر در اتصال توزیع می‌شود.
در مدل L×34.8 طول‌های رایج شامل:
•    8 mm
•    8.5 mm
•    9.4 mm
•    14.3 mm
هر کدام از این طول‌ها برای مقاطع خاصی از پروفیل قاب طراحی شده‌اند. به طور معمول:
•    طول‌های کوتاه‌تر برای پروفیل‌های سبک
•    طول‌های متوسط برای قاب‌های استاندارد
•    طول‌های بلندتر برای قاب‌های بزرگ‌تر
استفاده می‌شوند.

رفتار اتصال در طول زمان:

اتصال گوشه قاب آلومینیومی در طول عمر خود تحت شرایط مختلفی قرار می‌گیرد، از جمله:
•    باز و بسته شدن مداوم درب یا پنجره
•    تغییرات دمایی
•    فشار باد
•    وزن شیشه
یک فیکسر با طراحی مناسب باید بتواند این شرایط را بدون ایجاد لقی یا تغییر شکل قابل توجه تحمل کند.
مدل‌های تقویت‌شده مانند 21209 معمولاً در این شرایط عملکرد پایدارتری دارند.

مزایای فیکسر پانچی L×34.8:

•    ایجاد اتصال گوشه بسیار محکم
•    مونتاژ سریع در خط تولید
•    عدم نیاز به پیچ یا جوش
•    دوام بالا در طول زمان
•    مناسب برای سیستم‌های صنعتی تولید پنجره آلومینیومی

کاربردهای رایج:

فیکسرهای L×34.8 در طیف وسیعی از سیستم‌های آلومینیومی استفاده می‌شوند، از جمله:
•    پنجره‌های آلومینیومی
•    درب‌های آلومینیومی
•    سیستم‌های ترمال بریک
•    فریم‌های بزرگ با شیشه‌های سنگین
•    سازه‌های سبک آلومینیومی

راهنمای انتخاب بین 20255 و 21209:

اگر قاب شما ابعاد معمولی دارد و وزن زیادی به اتصال وارد نمی‌شود، مدل 20255 گزینه اقتصادی و مناسب است.
اما اگر قاب بزرگ‌تر است، یا درب وزن زیادی دارد، استفاده از مدل 21209 تقویت‌شده باعث افزایش دوام و استحکام اتصال خواهد شد.

در صورتی که به‌دنبال فیکسر آلومینیومی پانچی با کیفیت پایدار، عملکرد مطمئن و پشتیبانی واقعی هستید، انتخاب شما باید از میان تولیدکنندگانی باشد که هم از نظر استاندارد و هم از نظر خدمات، قابل اتکا هستند. این محصول توسط بزرگ‌ترین و معتبرترین تولیدکننده یراق‌آلات درب و پنجره آلومینیومی عرضه می‌شود؛ تنها مجموعه‌ای که دارای نشان استاندارد ملی در حوزه یراق‌آلات بوده و تمامی محصولات خود را همراه با وارانتی معتبر و خدمات پس از فروش منظم ارائه می‌کند. در کنار این مزیت‌ها، امکان بهره‌مندی از مشاوره تخصصی قبل از خرید نیز برای شما فراهم است تا دقیقاً متناسب با سیستم پروفیل خود، بهترین سایز و مدل فیکسر را انتخاب کنید.
برای خرید مستقیم و بدون واسطه، می‌توانید همین حالا از طریق وب‌سایت رسمی آلاکس ثبت سفارش کنید یا با شماره 3109-041 تماس بگیرید تا کارشناسان فروش، مشاوره، راهنمایی و ثبت سفارش شما را به‌صورت کامل انجام دهند.
